一、工程概况：

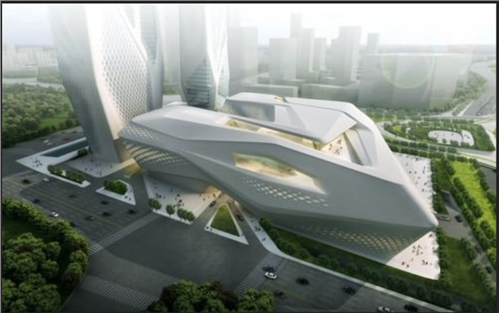

南京青奥会议中心项目位于南京河西扬子江大道与江山大街交汇处，是青奥轴线的终点。项目由世界著名建筑设计大师扎哈哈迪德设计，外形似太空船，是南京最具现代感的地标建筑之一。青奥会议中心幕墙采用GRC材料，这在当时国内属于首次如此大面积的采用此种材料，且施工难度之高也属罕见。本工程GRC安装经招投标最终由中建二局安装工程有限公司中标。



二、施工难点介绍：

本工程的施工难点主要体现在以下几个方面：

（1）外形奇特：

本项目由世界著名建筑设计师扎哈哈迪德设计，在建筑业扎哈哈迪德被称为“解构主义大师”。其设计作品因造型奇特，不拘一格所闻名。青奥会议中心亦继承了扎哈哈迪德的一贯设计风格，其外形酷似一艘扬帆起航的船。同时也因为如此标新立异的设计风格，给项目的施工造成了非常大的困难，施工难度超过鸟巢。

（2）新材料的使用：

青奥会议中心是国内首次如此大面积的使用GRC作为外幕墙材料。因此在材料供应商的选择上面建设单位做了非常多的调研和考察。本项目外立面幕墙由一万多块GRC板材拼接而成，最大限度的满足了设计师对建筑外观的要求，由于本项目的外立面多为多曲面，90%以上GRC板材均不相同，也就是说绝大多数板材需单独开模制作，生产难度之大实属罕见。

（3）工期紧，要求高：

青奥会议中心作为南京市2014年青奥会的重要场馆，其重要性不言而喻。青奥会议中心项目于2011年11月份正式开工，扣除前期土方，基础，地下室主体及地上主体的施工时间，留给外幕墙的施工时间并不多。为了保证2014年青奥会的顺利召开，在工期方面尤为紧张。同时，本项目作为青奥会主场馆及南京市地标建筑之一，在质量方面要求更为严格（本工程已荣获鲁班奖）。

三、施工流程介绍：

青奥会议中心上部主体结构为钢结构，为了满足设计的要求，充分体现设计师的设计初衷，展现方案的灵动美感，外幕墙的材料选用极其重要。经过多方论证和调研，最终选定GRC作为本项目的外幕墙材料。GRC适用于大板块，且易于分缝，对于本项目如此复杂的造型尤为合适。

（1）钢骨架的选择及施工：

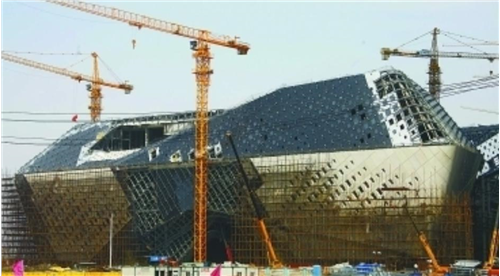

本项目外立面设计多为多曲面，主体钢构并不能直接作为外幕墙的支撑体系，否则满足不了设计的效果。为此，本项目在主体钢构的基础上按照立面设计要求重新安装了一层二次钢构作为外幕墙的支撑体系。二次钢构主要由方管焊接而成，完全按照立面要求制作并安装，用于GRC的固定。



（2）保温及防水层施工：

本工程外立面保温由岩棉保温板组成，在保温层上底面及下底面均设有一层钢板作为支撑及保护层，保温层施工完毕之后，在保温保护层上侧继续施工卷材防水层，防水卷材上部同样设置有一层钢板保护层。

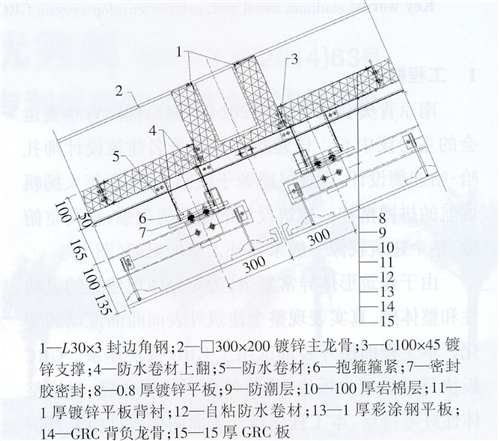

外围护系统构造



（3）GRC面板安装：

为了保证GRC面板与二次钢构的可靠连接，在GRC面板的背部制作有小型钢架，这些背附钢架与二次钢构进行连接，确保了外幕墙的安全及可靠性。

为了满足设计要求，达到预期观感效果，减少安装过程中的误差，施工单位进行了深化设计，使每块板材均可单独调节，这样减少了安装过程中的误差积累，最大限度的满足外立面的预期效果。同时为了确保安装的精度，设置多个测量控制点，并采用GRS定位等多种手段对安装坐标进行复测，确保安装的准确性。

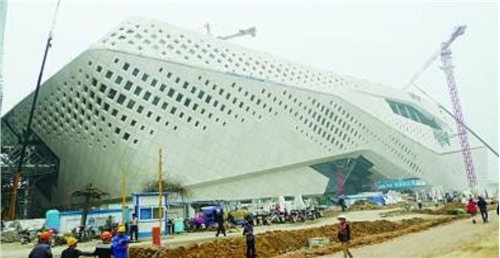

因本项目造型复杂多变，安装难度较大。为了满足幕墙的安装要求及确保工期，施工方准备了多种型号的吊机及提升设备。安装过程中，首先由大型起重设备将GRC板块吊运到适当位置，然后由准备好的安装人员用手拉葫芦运至安装位置，并调整准确，调整精确后迅速进行固定。





四、工程量计算难点分析：

由于本工程外幕墙立面造型奇特复杂，所以工程量的计算是一项具有挑战性的工作。下面就几种具有代表性的板材具体说下计算过程。

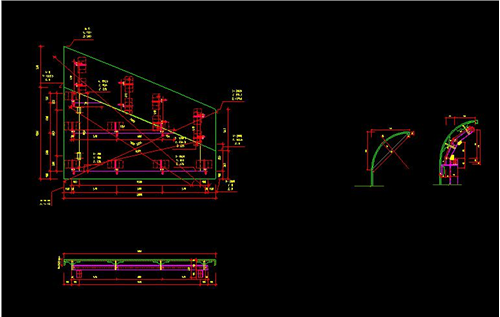

1.单边弯弧板：

计算方式：首先计算出正常的板材平板面积，区分哪条边是弯弧，哪条边是翻边，单独计算翻边和弯弧部分的面积。（弯弧为弧线长度，翻边为70mm）

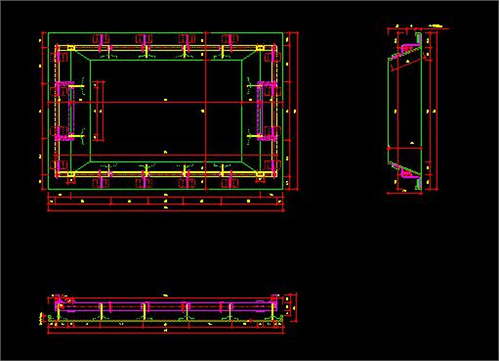

2.窗洞板：

计算方式：首先计算整板面积，加上四周翻边面积。其次扣除窗洞口面积（洞口面积按照大的扣）测量两个洞口边线的周长，求平均值，其平均值当做洞口翻边长度计算，根据节点图测出洞口翻边宽度乘以洞口翻边平均长度，求出板材面积。

五、价格分析：

本工程外幕墙GRC安装费用（不含GRC材料费）中标价为404.48元/m2。GRC幕墙板根据部位的不同，材料价格在800~1000元/m2。GRC在作为当时的新材料，且国内首次如此大面积的使用，其价格比之现在要高出不少。但也同样因为本项目如此成功的案例，使GRC在全国的推广起到了非常大的作用。
